Loctite® 98009 Dosierventil

Artikelnr. 070898009
Preis €1125.96
Preis per Stück
zzgl. 19 % USt.
Bestellware, Lieferzeit anfragen
Stück

Beschreibung

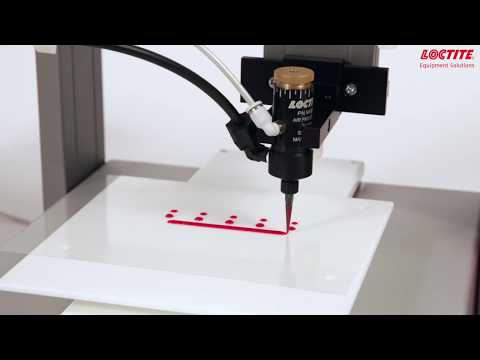

Loctite® 98009 UV-Dosierventil

Das Loctite® 98009 UV-Dosierventil ist ein normal geschlossenes Membran-Dosierventil mit Präzisions-Hubverstellung. Es erzielt konstant regulierte Durchflussmengen. Unter Zubehör finden Sie das dazugehörige Universalsteuergerät Loctite®  97152 und den Fußschalter Loctite® 97201.

Einsatzbereich

Das Dosierventil ist ideal für Anwendungen mit Druck-/Zeit-Dosierung und Robotern. Es eignet sich für die Verarbeitung folgender einkomponentiger Loctite® Klebstoffe (1K) mit einer niedrigen bis mittleren Viskosität (bis 2.500 mPa·s):

  • Aktivatoren
  • Anaerobe Klebstoffe und Acrylat-Klebstoffe
  • Acrylatklebstoffe
  • Primer
  • UV- und lichthärtende Klebstoffe
  • Fügeklebstoffe und Schraubensicherungen

Funktion

In Ruhestellung ist das UV-Dosierventil geschlossen und die Abdichtung erfolgt durch Druck des Kolbens über die Rückstellfeder auf die Membran. Diese dichtet die Produktbohrung im Ventil ab. Über einen einfach wirkenden Zylinder wird das Dosierventil geöffnet.

Die Membrandichtung ist mit einer Kolbenstange verbunden und wird durch einen Eingangsdruck von 4 bis 6 bar über eine voreingestellte Weglänge bewegt, damit das Produkt in die Membrankammer fließen kann.

Die Dosiermenge bestimmt sich durch folgende Faktoren:

  • Öffnungszeit des Dosierventils
  • Dosierdruck im Produkttank
  • Größe der Dosierspitze
  • Hub des Membran-Verschlusskolbens (max. 0,6 mm)
  • Viskosität des verarbeitenden Produkts

Vorteile

  • Kompakte Größe, geringes Gewicht
  • Einfache, reparaturfreundliche Bauweise
  • Einfache Integration mit Loctite® Produkttanks und Steuergeräten
  • Blasenfreie Dosierung ohne Nachtropfen
  • Präzisions-Hubverstellung für konstant regulierte Durchflussmengen
  • Kann als stationäres System, im Handbetrieb oder für robotergesteuerte Anwendungen eingesetzt werden

Lieferumfang

Das Loctite® 98009 UV-Dosierventil wird zusammen mit folgendem Zubehör geliefert:
  • Dosiernadel-Set
  • Pneumatikschlauch 4 mm
  • 1/4 Produktschlauch
  • Befestigungsschraube
  • Bedienungsanleitung

Technische Daten

  • Abmessungen: (L x T): 78,5 mm x 26,9 mm
  • Durchmesser: 23,8 mm
  • Gewicht: 0,3 kg
  • Druckluftanschluss:
    • min. 5 bar (73 psi)
    • max. 7 bar (100 psi)
  • Druckluft-Qualität: gefiltert 10 μm, ölfrei, nicht kondensierend
  • Schlauchgröße, Steuerluftanschluss:
    • Außendurchmesser: 4 mm
    • Innendurchmesser: 2,5 mm
  • Produktschlauch: Standard 1/4“
  • Dosierdruckbereich des Ventils: 0,5 bar - 4 bar
  • Materialführende Teile: Polyoxymethylen (POM), Ultrahochmolekulares Polyethylen (PE-UHMW)
  • Dosierrate: niedrig
  • ohne Rücksaugeffekt
  • mit einstellbarem Hub

Spezifikationen

Produktbeschreibung
für UV-Klebstoffe
besondere Eigenschaft
für UV-Klebstoffe
Verpackungseinheit
1
Beschaffungszeit
2W
Hersteller
Henkel
Markenname
LOCTITE
EAN-Code
79340980099
Hersteller-Nr.
218280
Durchmesser
23 mm
Diisocyanat
Nein
