Loctite® RC15 Steuergerät für Rotordispenser

Loctite® RC15 ist ein Steuergerät, um präzise Dosierungen mit dem volumetrischen Mikro Rotor-Dispenser 1.0 Loctite® 97611 oder dem volumetrischen Rotor-Dispenser 4.0 Loctite® 97621 zu steuern. Es steuert alle Dosierparameter wie Pumpendrehzahl, Dosierrate, Dosiervolumen, Tankdruck und Rotorspray-Betrieb.

Funktion

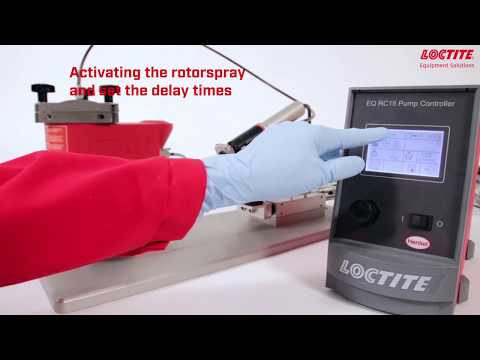

Über das Steuergerät RC15 werden geregelte Druckluft und Steuersignale zu den Produkttanks geleitet. Die Produktversorgung kann aus jedem Standard-Flüssigtank mit 6,9 bar stammen. Ist eine Dosierung in zylindrischen Bohrungen erforderlich, dann lässt sich das elektrische Rotorspray Loctite® 97115 in das System integrieren und über die Pumpensteuerung von RC15 betätigen.

Im Steuergerät Loctite® RC15 können bis zu drei Programme für verschiedene Dosieranwendungen gespeichert und durch Startsignale über eine übergeordnete SPS-Steuerung aktiviert werden. RC15 liefert digitale Signale wie den Status der Dosierung und den aktuellen Füllstand an die SPS. Bei Arbeiten an einem Handarbeitsplatz ohne SPS lässt sich das Steuergerät über einen Fußschalter starten. Der Status ist dann vom Display ablesbar.

Über den Touchscreen lassen sich drei verschiedene Betriebsarten einrichten:

• Menge
• Zeit
• Start/Stopp

Je nach Betriebsart lassen sich unterschiedliche Dosierparameter einstellen:

• Dosierrate (in ml/Min)
• Dosiermenge (in ml)
• Dosierzeit

Einsatzbereich

Der Einsatz ist abhängig von den angeschlossenen Peripheriegeräten. Es eignet sich für Volumen-Dosiersysteme (1K).

Vorteile

Das Steuergerät RC15 bietet folgende Vorteile:

• Einfache und präzise Steuerung der Dosierung
• Einfache Bedienung durch robusten Touchscreen
• Einfache Integration in andere Loctite® Geräte
• Alarm für niedrigen Füllstand bei Spritzendosierung
• Reversible Förderrichtung (Rücksaugeffekt) erzielt sauberen Fadenabriss

Lieferumfang

Das Steuergerät Loctite® RC15 wird zusammen mit folgendem Zubehör geliefert:

• Netzkabel
• Pneumatikschlauch 6 mm
• Kalibrierpipette
• Bedienungsanleitung

Technische Daten

• Abmessungen: (B x H x T): 150 x 230 x 270 mm
• Gewicht: 2,3 kg
• Druckluftanschluss:
  • min. 4 bar (72 psi)
  • max. 6 bar (116 psi)
• Druckluftqualität: gefiltert 10 µm, ölfrei, nicht kondensierend
• Stromversorgung: 110 - 240V AC 50/50 Hz, 100 W
• Druckluftschlauch Steueranschluss: 6 mm Außendurchmesser
• Schlauchgröße, Druckluftanschluss zum Produkttank: 6 mm Außendurchmesser
