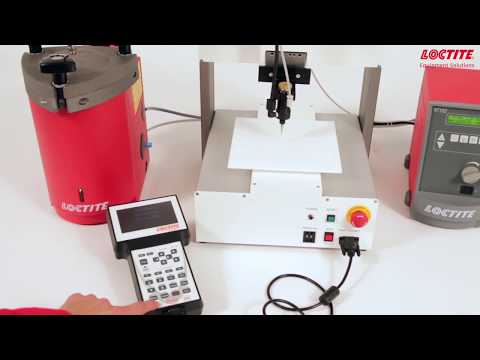

Loctite® RB40 300 Dosierroboter D-Serie, 300 x 300 x 100 mm (x, y, z)

Loctite® RB40 300 ist ein Dosierroboter der D-Serie mit einem Arbeitsbereich von 300 x 300 x 100 mm.

Funktion

Die Loctite® RB40 Dosierroboter sind in vier Abmessungen erhältlich. Zudem verfügen sie über Funktionen und Zubehör, die speziell auf die Dosierprozesse von Klebstoffen zugeschnitten sind. Alle Roboter verfügen über einen integrierten E/A-Anschluss für einen externen Lichtvorhang (separat bestellbar) oder einen externen Not-Aus-Schalter. Sie bieten eine 3-Achsen-Bewegungssteuerung, können mit 120 VAC oder 220 VAC Eingangsspannung arbeiten und erzeugen ein 24V-Ausgangssignal.

Einsatzbereich

Er eignet sich für die Dosierung von Klebstoffen in einem Arbeitsbereich von 300 x 300 x 100 mm (X, Y, Z).

Vorteile

• Entspricht den Sicherheitsstandards der RIA (Robotic Industries Association) im vollen Umfang
• Unabhängiger, integrierter Ein-/Aus-Taster auf Gerätevorderseite zum Ausspülen des Klebstoffs aus dem Dosierventil (zur Ersteinstellung, verhindert Aushärten)
• Einfache Programmierung über Programmierhandgerät (Shortcuts für allgemeine Aufgaben)
• Problemloses Übertragen der Dosierprogramme von Roboter zu Roboter über Programmspeicherfunktion des Programmierhandgeräts
• Einfache Integration mit Loctite® Set zur Nadelkalibrierung zur präzisen Dosierspitzen-Positionierung
• Softwareprogramm gleicht Positionsabweichungen aus, wenn Dosiernadelspitzen oder Zylinder gewechselt werden
• Anzeige für Überdrehzahl-Fehler verhindert, dass sich der Roboter während der Programmausführung zu schnell bewegt
• Automatisch umschaltende Stromversorgung
• Große Auswahl an Montagematerial verfügbar

Lieferumfang

Der Loctite® RB40 300 wird zusammen mit folgendem Zubehör geliefert:

• Spritzenhalter, 30 - 55 ml, fest
• Befestigungsschraube für Spritzenhalter
• Kurzschlussstecker für externe Steuerung
• Steuerkabel zum Dosiergerät
• Netzkabel
• USB-Speicherstick
• Betriebsanleitung

Das Programmierhandgerät, Programmiersoftware, Kamera, Dosierzubehör, Verbindungskabel und Montagematerial müssen separat dazubestellt werden.

Technische Daten

• Abmessungen (B x T x H) : 485 x 500 x 591 mm
• Verfahrbereich (X, Y, Z): 300 mm, 300 mm, 100 mm
• Gewicht: 32 kg
• Max. Geschwindigkeit:
  • PTP (X, Y): 600 mm/s
  • PTP (Z): 320 mm/s
• Wiederholgenauigkeit (X, Y, Z-Achse): +/- 0,01 mm, 3 Sigma
• Stromversorgung (automatische Umschaltung): 95 - 132 VAC oder 180 - 250 VAC
• CPU: 32 bit
• 3-Achsen-Steuerung (X, Y, Z)
• 8 Eingange und Ausgänge
• Speicherkapazität: 100 Programme (4.000 Punkte pro Programm)
• Speichermedium: Compact-Flash-Card
• Temperatur: 0 bis 40 °C
• Feuchtigkeit: 20 - 90 % relative Luftfeuchtigkeit
• RoHS und RIA-konform
